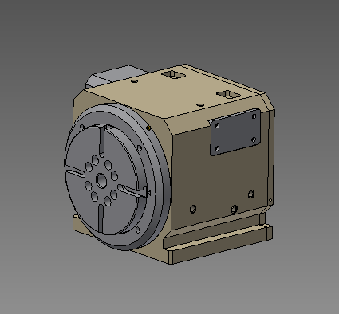

D200參數表 |  | ||||||
型號 | D200 | ||||||
盤面直徑（mm） | ?200 | ||||||
T型槽尺寸（mm） | 12 | ||||||
額定功率（Kw） | 3.4 | ||||||
峰值功率（Kw） | 5.3 | ||||||
額定轉速（rpm） | 100 | ||||||
最高轉速（rpm） | 150 | ||||||
額定電流（A） | 23 | ||||||
最大電流（A） | 37 | ||||||
額定轉矩（N.m） | 330 | ||||||
峰值轉矩（N.m） | 500 | ||||||
額定電壓（V） | 220 | ||||||
冷卻方式 | 液冷 | ||||||
中心高（mm） | 135 | ||||||
分割精度（sec） | ±10 | ||||||
重復精度（sec） | 6 | ||||||
容許承載立式（Kg） | 100 | ||||||
剎車扭力（Kg.m） | 100 | ||||||
容許承載臥式（Kg） | 200 | ||||||

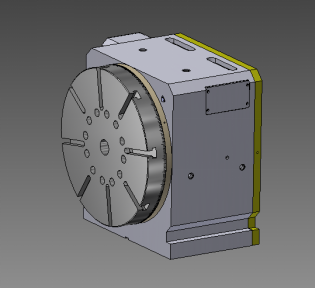

D320參數表 |  | ||||||
型號 | D320 | ||||||
盤面直徑（mm） | ?320 | ||||||
T型槽尺寸（mm） | 14 | ||||||
額定功率（Kw） | 8.37 | ||||||
峰值功率（Kw） | 9.1 | ||||||
額定轉速（rpm） | 100 | ||||||
最高轉速（rpm） | 300 | ||||||
額定電流（A） | 45 | ||||||
最大電流（A） | 75 | ||||||
額定轉矩（N.m） | 800 | ||||||
峰值轉矩（N.m） | 1200 | ||||||
額定電壓（V） | 220 | ||||||
冷卻方式 | 液冷 | ||||||
中心高（mm） | 210 | ||||||
分割精度（sec） | ±10 | ||||||
重復精度（sec） | 6 | ||||||
容許承載立式（Kg） | 180 | ||||||
剎車扭力（Kg.m） | 150 | ||||||
容許承載臥式（Kg） | 350 | ||||||

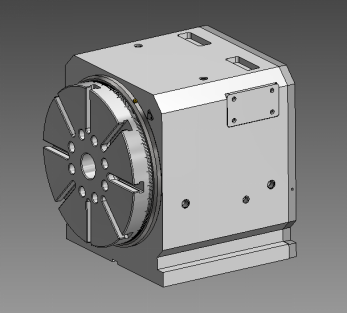

D500參數表 |  | ||||||
型號 | D500 | ||||||
盤面直徑（mm） | ?500 | ||||||
T型槽尺寸（mm） | 18 | ||||||
額定功率（Kw） | 15 | ||||||
峰值功率（Kw） | 18.5 | ||||||
額定轉速（rpm） | 100 | ||||||
最高轉速（rpm） | 300 | ||||||
額定電流（A） | 84 | ||||||
最大電流（A） | 110 | ||||||
額定轉矩（N.m） | 1500 | ||||||
峰值轉矩（N.m） | 2200 | ||||||
額定電壓（V） | 220 | ||||||
冷卻方式 | 液冷 | ||||||
中心高（mm） | 310 | ||||||
分割精度（sec） | ±10 | ||||||
重復精度（sec） | 6 | ||||||
容許承載立式（Kg） | 350 | ||||||
剎車扭力（Kg.m） | 300 | ||||||
容許承載臥式（Kg） | 800 | ||||||

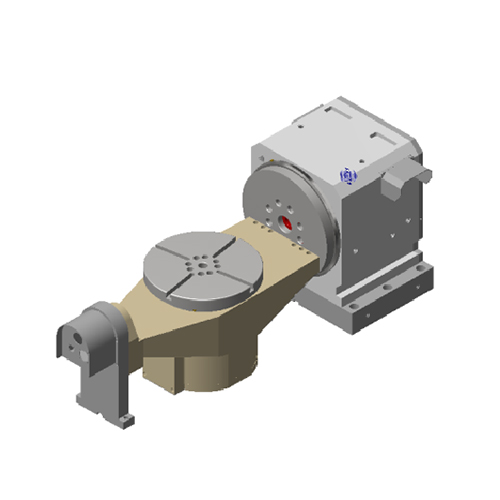

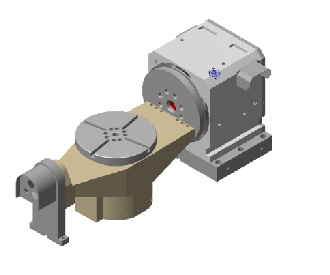

DF320參數表 |  | ||||||
項目/型號 | DF320 | ||||||
盤面直徑（mm） | ?320 | - | |||||
盤面到中心距離(mm) | 15 | - | |||||
T型槽尺寸(mm) | 12H7 | - | |||||
軸向 | 回轉軸 | 傾斜軸 | |||||
額定功率（Kw） | 3.4 | 8.37 | |||||
最大功率（Kw） | 5.3 | 9.1 | |||||
額定電壓（V） | 380 | 380 | |||||
額定轉速（rpm） | 100 | 100 | |||||
最高轉速（rpm） | 300 | 300 | |||||
額定轉矩（Nm） | 330 | 800 | |||||
最大轉矩（Nm） | 500 | 1200 | |||||
額定電流（A） | 23 | 45 | |||||
最大電流（A） | 37 | 75 | |||||
冷卻方式 | 液冷 | 液冷 | |||||
角度編碼器 | RESA30USA100B | RESA30USA100B | |||||
分割精度（sec） | ±5 | ±5 | |||||
重復精度（sec） | 3 | 3 | |||||
制動方式 | 油剎 | 油剎 | |||||
制動油壓（MP） | ≦3.5 | ≦3.5 | |||||
制動扭矩（Kg.m） | 100 | 150 | |||||
載重（Kg） | 100 | ||||||
